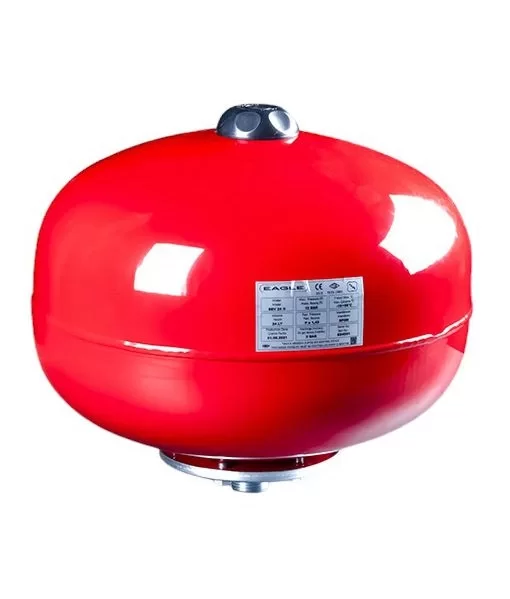

Eagle 24 Litre Genleşme Tankı (Küre) | EGV 24

Genel Bakış

Eagle EGV 24, hidrofor ve kapalı devre su sistemlerinde basınç dalgalanmalarını sönümlemek, pompanın gereksiz aç-kapa döngülerini azaltmak ve su darbesi etkisini minimuma indirmek için tasarlanmış 24 litre kapasiteli küre tip bir genleşme tankıdır. Kompakt boyutları (280 mm çap, 471 mm yükseklik) dar teknik hacimlerde bile kolay yerleşim sunar. 3/4” – 1” bağlantı ölçüsü, sahada yaygın kullanılan tesisat elemanlarıyla tam uyumludur. Gövde dayanımı seçenekleri 6–10–16–25 bar olup; konut, küçük ticari işletme ve proje bazlı hidrofor kurulumlarında güvenli çalışma aralığı sağlar. Fabrika çıkışı 2 bar ön gaz basıncı ile gelir; devreye almadan önce sistemin alt-limit basıncına göre kontrol edilip optimize edilmelidir.

Hidrofor sistemlerinde kullanıcı konforunu bozan en yaygın problem, debi talebi değiştikçe basınçta oluşan dalgalanmalardır. Doğru boyutlandırılmış ve doğru ayarlanmış bir genleşme tankı, bu dalgalanmaları elastik hacim sayesinde emer; musluk ve duşlarda hissedilen akış daha kararlı hâle gelir. Bu sayede hidrofor pompası, her küçük talep değişiminde devreye girmek zorunda kalmaz; çalışma sayısı düşer, elektrik tüketimi ve mekanik yıpranma azalır. Vana/armatürlerin hızlı kapanması halinde görülen su darbesi (water hammer) de genleşme hacmi tarafından sönümlenerek boru hatlarında titreşim, gürültü ve olası arıza riskleri düşer.

EGV 24, inverter kontrollü (frekans sürücülü) hidroforlarla birlikte de etkin şekilde çalışır. İnverter, motor devrini talebe göre ayarlayarak basıncı sabitlemeye çalışırken; genleşme tankı, sistemin ani ve kısa süreli talep değişimlerini tamponlar ve aç/kapa olaylarını daha da seyrekleştirir. Böylece kontrol döngüsü daha yumuşak ve enerji verimli hâle gelir. Küre formu, membranın çalışma geometrisi açısından avantaj sağlayarak tekrarlı yüklerde uzun ömürlü bir performans hedefler. Doğru ön gaz ayarı, tank hacminin efektif kullanımında belirleyicidir; bu nedenle devreye alma esnasında manometre ile yapılan ölçüm ve düzeltmeler kritik önemdedir.

Başlıca Avantajlar

• Basınç stabilitesi ve konfor: Dalgalanmayı sönümleyen elastik hacim sayesinde duş ve musluklarda kesintisiz, daha stabil akış sağlanır. Özellikle şebeke basıncının değişken olduğu saatlerde konfor farkı belirgindir.
• Pompa ömrü ve enerji verimliliği: Pompanın gereksiz devreye girişleri azalır; motor, salmastra, rulman ve kontaktör gibi bileşenlerin yıpranması düşer. Daha az start-up, daha düşük pik akım demektir.
• Su darbesi kontrolü: Hızlı vana kapanmalarında oluşan ani basınç pikleri, genleşme hacmi tarafından emilerek hat elemanlarının ömrü uzatılır ve gürültü azalır.
• Kompakt ve esnek yerleşim: 280×471 mm ölçüler ve 3/4”–1” bağlantı ile balkon, bodrum, teknik oda gibi kısıtlı hacimlerde dahi pratik montaj imkânı.
• Geniş dayanım sınıfı: 6–10–16–25 bar gövde seçenekleri ile farklı işletme basıncı senaryolarına güvenli cevap.
• Ön gaz ayarlanabilirliği: Fabrika çıkışı 2 bar; sistem alt-limitine uygun ayarlama ile efektif hacim kullanımı ve doğru regülasyon.

Bu avantajların toplam etkisi, hidrofor sisteminin toplam sahip olma maliyetini düşürmesidir. Daha az arıza/servis, daha uzun ekipman ömrü ve daha düşük enerji tüketimi; özellikle yoğun kullanım saatlerinde ve çoklu kullanım noktalarında kendini hemen hissettirir.

Çalışma Prensibi (Membran/Genleşme)

EGV 24’ün gövdesi, esnek bir membran (diyafram) ile iki hacme ayrılır: bir tarafta gaz odası (hava/azot), diğer tarafta su odası bulunur. Pompa çalışıp hatta su basıldığında su odası genişler, gaz odası sıkışır ve potansiyel enerji depolanır. Kullanım noktasında musluk açıldığında, sıkışmış gaz membranı geri iter ve depolanan enerji suyu hatta kontrollü biçimde geri verir. Bu yay etkisi basınç dalgalanmalarını sönümleyip sistemin hedef basıncı etrafında daha kararlı bir çalışma sağlar.

Ön gaz basıncı, sistem alt-limit basıncından tipik olarak 0,2–0,5 bar daha düşük seçilmelidir. Örneğin hidrofor alt-limit basıncı 2,5 bar ise, tank ön gazı yaklaşık 2,0–2,3 bar aralığına ayarlanır. Ön gaz çok yüksek ayarlanırsa tank devre dışı kalır; çok düşük ayarlanırsa membran aşırı gerilerek ömrü kısalır ve efektif hacim düşer. Membranlı yapı, gaz–su karışımını engellediğinden periyodik gaz takviyesi ihtiyacını minimuma indirir; yine de yılda en az bir kez manometre ile kontrol edilmesi tavsiye edilir.

İnverterli hidroforlarda dahi genleşme tankı kritik işlev görür. İnverter, basıncı sürücü üzerinden doğrusal düzenlemeye çalışırken; tank, talebin milisaniye–saniye ölçeğindeki oynamalarını pasif olarak sönümler. Bu ikili yapı, yumuşak rampalama ve düşük su darbesi ile birleştiğinde hem konfor hem de ekipman ömrü açısından optimum sonuçlar üretir.

Teknik Özellikler

Tablodaki değerler tipik konut/işletme koşulları için referanstır. Proje bazında işletme basıncı, pik değerler ve emniyet katsayısı birlikte değerlendirilerek uygun gövde dayanımı seçilmelidir. Ön gaz ayarı devreye almadan önce ve periyodik bakımda mutlaka ölçülmelidir.

Kullanım Alanları

• Hidrofor sistemleri: Basınç dalgalanmasını azaltır, aç-kapa sayısını düşürür; duş ve bataryalarda konforlu akış sağlar.
• Su darbesi sönümleme: Hızlı vana kapanması ve anlık debi değişimlerinden doğan pikleri emer; hat elemanlarını korur.
• Küçük ticari tesisler: Kafe, restoran, mağaza gibi yoğun saatlerde basınç stabilitesini koruyarak servis kalitesini artırır.
• Villalar ve yazlıklar: Şebekenin zayıf olduğu saatlerde bile akış hissini iyileştirir; pompa gürültüsünü azaltır.
• Isıtma/kapalı devre su sistemleri: Uygun membran seçimiyle termal genleşmenin dengelenmesine katkı sağlar.

Hangi hacimde ve dayanım sınıfında tankın seçileceği; kullanım noktası sayısı, eşzamanlı kullanım olasılığı, hat çapları, kat yüksekliği ve hedef basınç aralığı gibi parametrelerle birlikte değerlendirilmelidir. Gerektiğinde daha yüksek hacimli tankla kombine kullanım, aç-kapa sıklığını ek olarak azaltabilir.

Bakım ve Servis Desteği

• Ön gaz basıncı kontrolü: Yılda en az bir kez manometre ile ölçün; sistem alt-limitine göre 0,2–0,5 bar düşük olacak şekilde ayarlayın.
• Membran sağlığı: Basınç dalgalanması artıyorsa, pompa kısa aralıklarla devreye giriyorsa veya su darbesi hissediliyorsa membran yorgunluğu/hasarı olabilir.
• Sızdırmazlık denetimi: Bağlantı dişleri ve adaptörlerde kaçak kontrolü yapın; gerektiğinde sızdırmazlık elemanlarını yenileyin.
• Konum ve erişim: Tankı darbe/ısıdan uzak, manometre okuması ve vana erişimi kolay bir noktada tutun.

Profesyonel bakım, keşif ve yerinde servis için hidrofor teknik servis ekibimizden destek alabilirsiniz. Uzman ekip, sistem basınç ayarları, tank hacmi optimizasyonu ve su darbesi kaynaklı problemler için yerinde çözüm üretir.

Kurulum ve Montaj İpuçları

1. Yerleşim: Tankı dikey konumda, düz ve sağlam bir zemine yerleştirin. Titreşimi sınırlamak için kauçuk takoz kullanımı önerilir.
2. Hidrofor yakınlığı: Pompa çıkışına mümkün olduğunca yakın konumlandırma, sönümleme etkinliğini artırır. Araya servis vanası ekleyin.
3. Ön gaz ayarı: Devreye almadan önce ön gaz basıncını manometre ile kontrol edin; alt-limit basınca göre 0,2–0,5 bar düşük ayarlayın.
4. Emniyet/ölçüm elemanları: Manometre, emniyet ventili ve tahliye hattı gereksinimlerini projeye göre tanımlayın.
5. Kaçak testi: İlk devreye almada tüm bağlantılarda köpük/kaçak spreyi ile test yapın; sızıntı tespit edilirse basınç altına almadan düzeltin.

Doğru ayarlı bir kurulum, hem konforu hem de ekipman ömrünü direkt etkiler. İhtiyaç halinde, hidrofor teknik servis sayfamız üzerinden profesyonel montaj ve ayar desteği talep edebilirsiniz.

Sıkça Sorulan Sorular

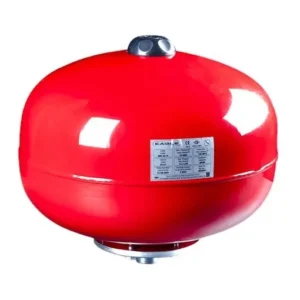

Diğer Modeller

Farklı hacim ve dayanım sınıflarını değerlendirerek sisteminizin ihtiyacına en uygun genleşme tankını seçebilirsiniz. Proje bilgilerinizi (hedef basınç aralığı, eşzamanlı kullanım, hat çapları, kat yüksekliği) iletmeniz hâlinde uygun konfigürasyonu birlikte belirleyebiliriz.  Genleşme Tankı Modellerimizi sayfamızdan inceleyebilirsiniz
