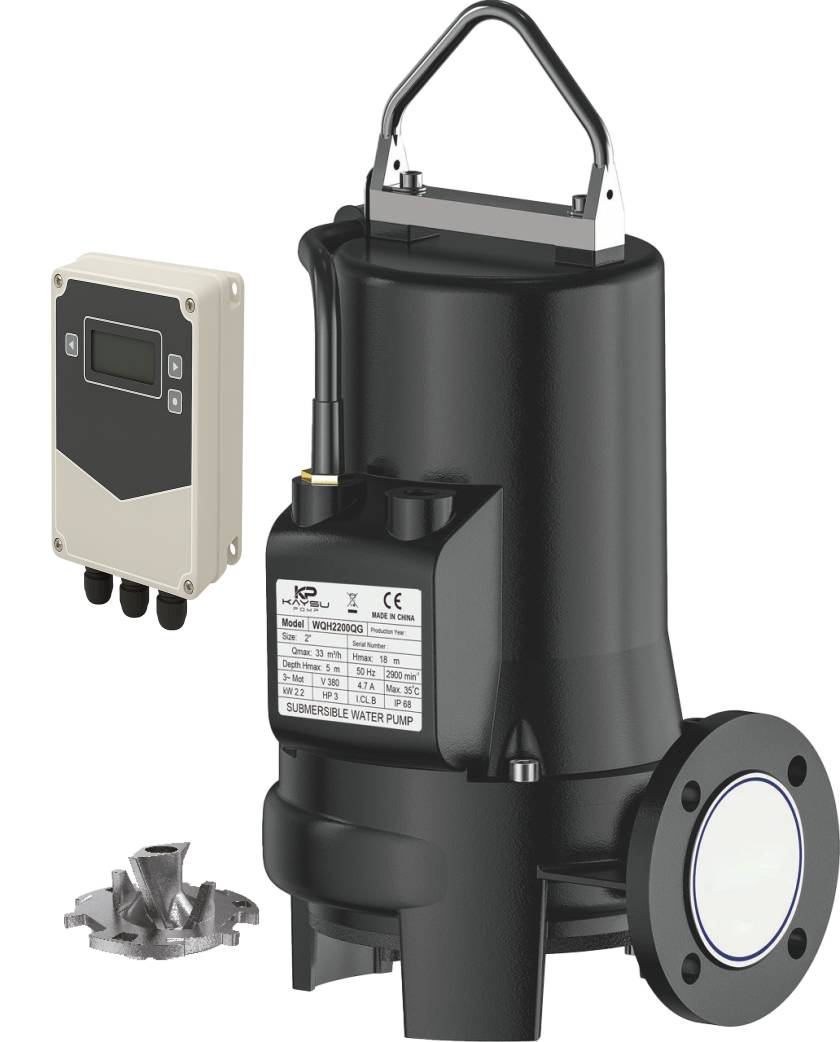

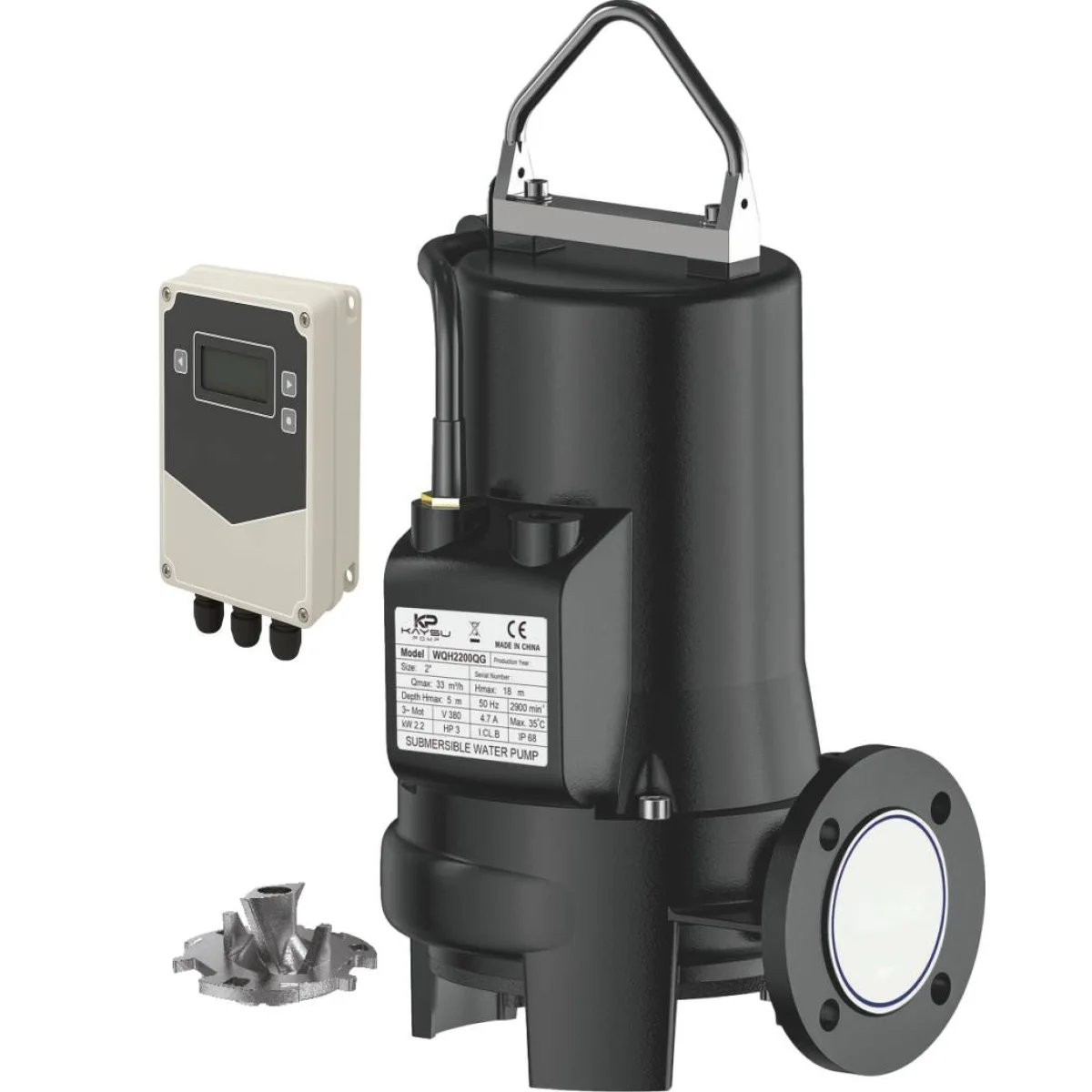

Kaysu WQH2200QG Döküm Gövdeli Öğütücülü Foseptik Dalgıç 3 Hp (380 Volt)

Kaysu WQH2200QG Döküm Gövdeli Öğütücülü Foseptik Dalgıç Pompa – 3 HP (380 V), 2″ Çıkış

Genel Bakış

Kaysu WQH2200QG, yoğun katı partikül ve lifli atıkların bulunduğu foseptik uygulamaları için tasarlanmış, öğütücülü (grinder) yapıda, döküm gövdeli bir dalgıç pompadır. 3 HP (2.2 kW) gücündeki 380 V trifaze motoru ve 2″ (50 mm) çıkış bağlantısı ile septik çukurlar, atık transfer kuyuları, yağmur suyu/hazne tahliyesi gibi ağır şartlarda yüksek süreklilik sunar. Öğütücü bıçak sistemi, iri ve lifli katıları parçalayıp akışa kazandırarak tıkanma ve hatta sık bakım riskini düşürür. Modelin Q–H karakteristiği, 0–33 m³/sa arasında geniş bir debi bandında 18 m’den 6.5 m’ye kadar değişen basma yükseklikleri elde edebileceğinizi gösterir. Bu sayede hem kısa/dik deşarj hatlarında hem de uzun/yatay transferlerde dengeli performans alınır. Dalgıç prensibi ile çalışan motor doğrudan akışkan içinde soğutulur; bu da düşük gürültü ve düşük titreşim anlamına gelir.

Başlıca Avantajlar

• Öğütücülü çark sistemi: Lifli/iri atıkları parçalayıp akışa kazandırır, hat tıkanmalarını ve geri çağırma maliyetlerini azaltır.
• Döküm gövde dayanımı: Aşındırıcı ortam ve darbelere karşı uzun ömürlü, servis dostu yapı.
• 3 HP trifaze motor: Zorlu kuyularda sürekli çalışma için stabil tork ve daha yüksek verim.
• 2″ çıkış: Sahada yaygın bağlantı standardı; mevcut hatlara kolay entegrasyon.
• Dalgıç soğutma: Sessiz çalışma, kompakt kurulum ve düşük titreşim.
• Geniş Q bandı: 0–33 m³/sa aralığında farklı hat ve deşarj koşullarına uyum.

Teknik Özellikler

Marka / Model	Kaysu WQH2200QG
Tip	Döküm gövdeli, öğütücülü (grinder) foseptik dalgıç pompa
Motor Gücü	3 HP (2.2 kW)
Voltaj	380 V (Trifaze)
Çıkış Ölçüsü	2″ – 50 mm
Ağırlık (N.W)	32.9 kg
Boyutlar (L×W×H)	315 × 260 × 500 mm
Çalışma Aralığı	0–33 m³/sa (uygulamaya bağlı)

Değerler üretici çizelgesinden aktarılmıştır ve sahadaki Toplam Dinamik Basınç (TDB) ile boru çapı/hat geometrisine bağlı olarak değişebilir. Seçimi yaparken Q–H eğrisinde hedef noktanızı pompanın orta bandına konumlandırmanız verim ve ömür açısından idealdir.

Performans (Q–H) & Mesafe Karşılıkları

Aşağıdaki tablo, paylaştığınız üretici grafiğinden birebir çevrilmiştir. Dikey düzen sayesinde mobilde yana kaydırma olmadan rahat okunur:

Q (m³/sa)	H (m)
0	18
3	17.5
6	17
9	16.5
12	15.5
15	14.5
18	13.5
21	12.5
24	11.5
27	10
30	8.5
33	6.5

Not: Yatay taşımalarda sürtünme kayıpları, boru çapı–uzunluğu ve bağlantı elemanlarının sayısına göre değişir. Hassas mesafe hesapları için TDB yöntemiyle yerinde keşif önerilir.

Kullanım Alanları

• Foseptik ve kanalizasyon kuyuları: Öğütücülü yapı sayesinde lifli/iri katılarla güvenli tahliye.
• Atık transfer istasyonları: Uzun hatlarda sürekli ve dengeli akış.
• Yağmur suyu ve taşkın boşaltımı: Yüksek debi gerektiren acil drenaj operasyonları.
• Şantiye ve endüstriyel prosesler: Zorlu ortamda dayanım ve düşük arıza riski.

Benzer ürünleri karşılaştırmak isterseniz dalgıç pompa kategorimizde debi, çıkış ve kullanım amacına göre filtreleyebilirsiniz. Kaysu markasının farklı güç/çark tasarımlarındaki ürünleri için Kaysu marka sayfasını inceleyebilirsiniz.

Doğru Seçim Rehberi ve TDB Hesabı

1. Statik yükseklik: Kuyu su seviyesinden deşarja kadar olan düşey mesafeyi ölçün (m).
2. Boru sürtünmesi: Çap/uzunluk/dirsek sayısına göre eşdeğer kaybı (m) tablo veya yazılım ile hesaplayın.
3. Eleman kayıpları: Çekvalf, vana, filtre, ızgara vb. için ilave kayıpları ekleyin.
4. TDB = Statik + Sürtünme + Eleman kayıpları. Bu TDB değerini Q–H tablosunda kestiği debi ile eşleştirin.

Öğütücülü pompalarda uzun hatlarda bir üst boru çapı çoğu senaryoda maliyeti düşürür; çünkü sürtünme kaybı hızın karesiyle artar. Hat hızını düşürmek için çapı büyütmek ve gereksiz dirseklerden kaçınmak verimi yükseltir.

Tasarım Detayları: Hidrolik, Malzeme ve Güvenlik

• Grinder modülü: Bıçak düzeni iri ve lifli katıları öğüterek çarka ulaşan kütleyi küçültür, tıkanmayı azaltır.
• Döküm gövde ve yataklama: Aşındırıcı ortamlarda mekanik dayanım ve stabil hizalama.
• Salmastra ve sızdırmazlık: Dalgıç işletime uygun salmastra; kuru çalışmayı önlemek için seviye şalteri elzemdir.
• Elektriksel koruma: Termik–manyetik şalter, kaçak akım rölesi, uygun kesitli kablo kullanımı güvenliği sağlar.

Motor gövdesinin akışkanla çevrili olması, ısıl yükün homojen dağılmasını sağlar; bu da daha sessiz ve titreşimsiz bir çalışma karakteri sunar.

Enerji Verimliliği ve İşletme Maliyeti

• Devreye girme sayısını azaltın: Min–maks seviye şalter aralığını mantıklı tutarak sık start/stop’tan kaçının.
• Hat temizliği: Izgara/çekvalf kirlendiğinde aynı Q için daha yüksek H gerekir; temizlik doğrudan enerji tasarrufudur.
• Doğru çap: Uzun/karmaşık hatlarda ana kolu bir üst çapa almak çoğu zaman elektrik tüketimini hissedilir düşürür.
• Orta bant hedefi: Çalışma noktasını eğrinin orta bölgesine yakın tutmak motor yükünü optimumda tutar.

Bakım & Servis

• Aylık kontrol: Seviye şalter serbestliği, kablo kılıfı, anormal ses/titreşim; kuyu tabanında tortu birikimi.
• 3–6 ayda bir: Kuyu/ızgara temizliği; çekvalf yönü ve kapanma davranışı kontrolü.
• Yıllık bakım: İzolasyon testi, salmastra-yatak kontrolü, akım/gerilim ölçümleri ve performans doğrulaması.

İstanbul içinde kurulum ve teknik servis desteği için bizimle iletişime geçebilirsiniz.

Kurulum ve Montaj İpuçları

• Konumlama: Pompayı kısa bir sehpa/ızgara üzerinde konumlandırarak iri tortunun direkt emişe girmesini engelleyin.
• Hat geometrisi: Gereksiz dirseklerden kaçının; mümkün olduğunca kısa ve dik hat kurun.
• Çekvalf & vana: Çıkışa yakın noktaya çekvalf, ardından kapama vanası yerleştirerek bakımda hattı izole edin.
• Elektriksel kurulum: Uygun kesitli kablo, termik–manyetik koruma ve kaçak akım rölesi kullanın.
• Otomasyon: Kuru çalışmayı önlemek için min–maks seviye şalteri ve taşkın senaryosunda otomatik devreye alma.

Sahada Karşılaşılan Sorunlar ve Pratik Çözümler

• Düşük debi: Hat/çekvalf/ızgarada kir olabilir; temizlik yapın ve gerekirse hat çapını büyütün.
• Sık devreye girme: Seviye şalter mesafesi dardır; aralığı artırın.
• Geri kaçak: Çekvalf yönü ve sızdırmazlığını kontrol edin.
• Yüksek akım/ısınma: Çalışma noktası eğrinin solunda kalıyor olabilir; tıkanmaları giderip hat kayıplarını azaltın.

Sıkça Sorulan Sorular

WQH2200QG hangi debi–basınç aralığında çalışır? 0–33 m³/sa aralığında; başlık (H) 18 m’den 6.5 m’ye kadar değişir (Q–H tablosuna bakınız). Öğütücü sistem ne işe yarar? Lifli/iri katıları parçalayıp akışa kazandırır; tıkanma ve bakım riskini azaltır. Bu model trifaze mi? Evet, 380 V trifaze besleme ile çalışır; uzun süreli ağır hizmet için daha stabil tork sağlar. Çıkış ölçüsü nedir? 2″ (50 mm). Servis ve kurulum desteği alabilir miyim? Evet. İstanbul içinde kurulum ve teknik servis desteği veriyoruz; diğer bölgeler için bizimle iletişime geçebilirsiniz.
